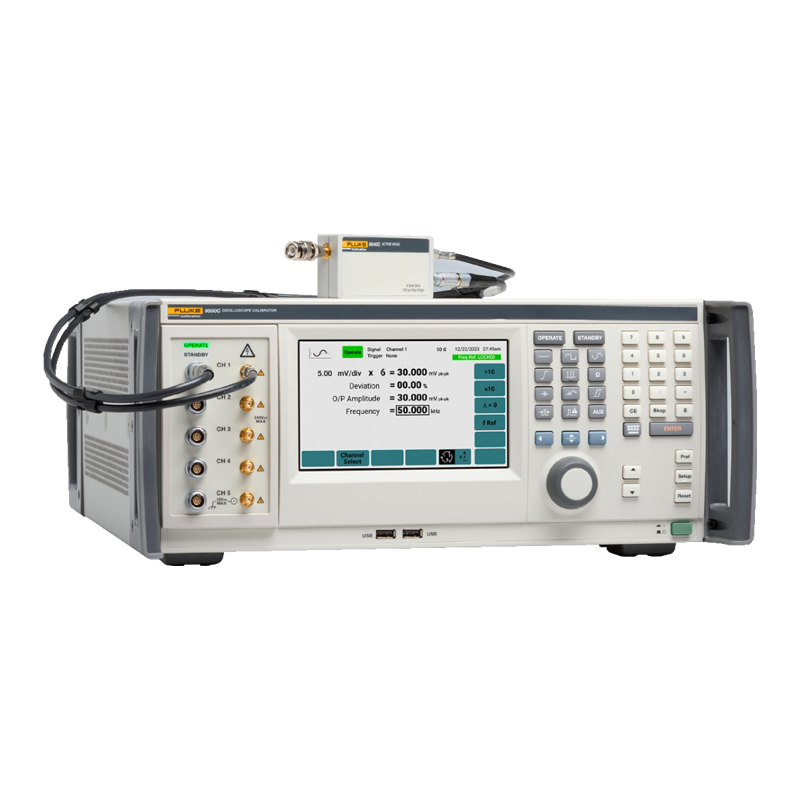

福祿克Fluke 9500C高性能示波器校準器

高效、有效、多產 —— 卓越信號性能的關鍵

  • 唯一市售的多通道示波器校準系統

  • 所有通道上的同步輸出提高了測試速度和效率,并消除了導聯變化的需要

  • 專用示波器校準儀的帶寬是多產品校準儀的兩倍

  • 更精確的信號,可測試各種信號和頻率

  • 4通道加觸發器

  • 高達4 GHz的調平正弦波

  • 使用有源測量頭技術在示波器輸入端生成校準信號,擴展您的校準能力,提高性能和靈活性

  • 全自動,帶計量/校準軟件,無需手動操作

查看更多
咨詢熱線: 13410391245
在線咨詢
  • 產品概要


    在許多校準實驗室中,示波器校準的自動化代表著工作效率的顯著飛躍。過去,該過程需要熟練的操作員耗費大量時間來執行重復性的任務。雖然半自動化或部分自動化解決方案提供了一定程度的緩解,但它們自身往往會帶來一系列復雜問題。


    適應示波器技術的發展

    近年來,示波器已經從簡單的雙通道儀器發展為復雜的四通道設備。校準這些先進的儀器通常涉及在不同的通道上傳輸校準信號。過去,這需要手動調整電纜。這種方法,尤其是對于高性能的儀器,可能會因電纜和連接器的操作而帶來測量方面的不確定性。作為信號路由替代方案的開關矩陣可能導致信號反射和路徑差別等問題,從而影響校準準確度。


    9500C 創新的有源信號頭和全自動化

    Fluke 9500C 有效地解決了這些挑戰,通過其創新的有源信號頭實現了真正的全自動化。在 9500C 系統中,示波器全面校準所需的全部信號均由可分離的信號頭產生,這些信號頭遠程連接至校準儀主機。這些信號頭直接與示波器輸入接口連接,無需額外的布線??刂坪筒ㄐ吻袚Q由主機無縫管理,過程發生在信號頭內部 - 位置距離示波器輸入端和放大器僅幾毫米。每臺 9500C 主機最多可以控制五個信號頭,從而能夠利用外部觸發校準 4 通道示波器。此設計可確保提供、控制和切換所有必需的信號,無需操作員干預或外部切換機構。


    Fluke 示波器校準儀 9500C 的主要功能:

    • 無縫實現全自動化:消除了手動任務,可顯著提高實驗室的生產率。

    • 先進的有源信號頭技術:確保將信號直接、準確地傳送到示波器。

    • 同時進行多通道校準:減少校準每個通道所需的時間和復雜性。

    • 最小的測量不確定性:避免與手動電纜操作和開關矩陣相關的常見錯誤。

    • 多功能性和效率:能夠以最少的操作員輸入校準現代多通道示波器。


    Fluke 9500C 代表了示波器校準技術的革新,結合了效率、精度和用戶友好性。這證明了 Fluke Calibration 在推動校準領域的進步,并確保實驗室能夠跟上示波器技術不斷變化的需求方面的努力。


    Fluke 9500C 示波器校準器的完整功能


    垂直和水平偏轉帶寬:

    • 9500C 用快速歸零沿檢查示波器垂直偏轉/采集放大器的脈沖響應和帶寬,提供 4.44 mV 至 3.1 V 的幅值和 70 ps、150 ps 或 500 ps 的上升/下降時間。

    • 高電平的快沿達 210 V pk-pk,可評估輸入衰減器的動態性能。

    • 穩幅正弦波高達 4 GHz,50Ω 下的幅值范圍為 4.44 mV 至 5.56 V pk-pk,能夠直接校準示波器帶寬,包括 Z 軸和水平偏轉帶寬。

    • 雙正弦輸出有利于示波器觸發靈敏度的校準,以及其他通常需要將分流器插入到連接電纜的功能。


    垂直偏轉增益:

    • DC 電平和 10 Hz 至 100 kHz 的方波是可調的,幅值達 220V,具有 5 位數字的幅值分辨率,DC 電平的準確度達 0.025%,方波的準確度達 0.05%,對于校準 12 位數字和 14 位數字內插的示波器的垂直偏轉綽綽有余。

    • 9500C 可以在加上高電壓之前檢查示波器的輸入阻抗,以保護 50Ω 輸入端。

    • 自動切換至 50Ω 輸出阻抗,可在高達 5.56 V 的幅值下產生相同的波形。


    時基準確度:

    • 時間標記覆蓋每格 0.2 ns 至 50 s 的時基校準,有四種形式可供選擇,并可選擇每十個標記突出顯示一次,以提高模擬和數字存儲示波器的可視性。

    • 方波和脈沖標記用于校準時基抖動,可得到高穩定性晶體基準的支持,提供 ± 0.25 ppm 的時基準確度。


    輔助校準功能:

    9500C 的輔助功能可校準別的校準儀通常忽視的其他示波器功能:

    • DC 和方波電流高達 100 mA,可校準電流探頭。

    • 復合視頻信號測試電視同步隔離功能。

    • 線性斜波可校準觸發電平標記,檢查數字存儲示波器 (DSO) 是否丟失數據位。

    • 大電流(5 V 至 20 V)脈沖,可測試 50Ω 端接保護。

    • 零扭曲精確對準脈沖沿,評估多通道示波器的通道延遲。

    • AUX IN 可將外部校準波形切換至有源信號頭的 BNC/SMA 連接器。

    • 電阻和電容功能,可直接測量示波器的輸入阻抗。

    • 短路/開路輸出,可測試示波器輸入漏泄電流。


  • 型號及配件

    9500C

    高性能示波器校準器(隨附完全認可的、符合國際標準的 17025 校準證書以及相關數據)

    9540C

    有源信號頭,DC 電平高達 ± 220 V;校準幅值:方波(高達 210 V pk-pk)為 10 Hz 至 100 kHz;穩幅正弦波為 0.1 Hz 至 4 GHz
